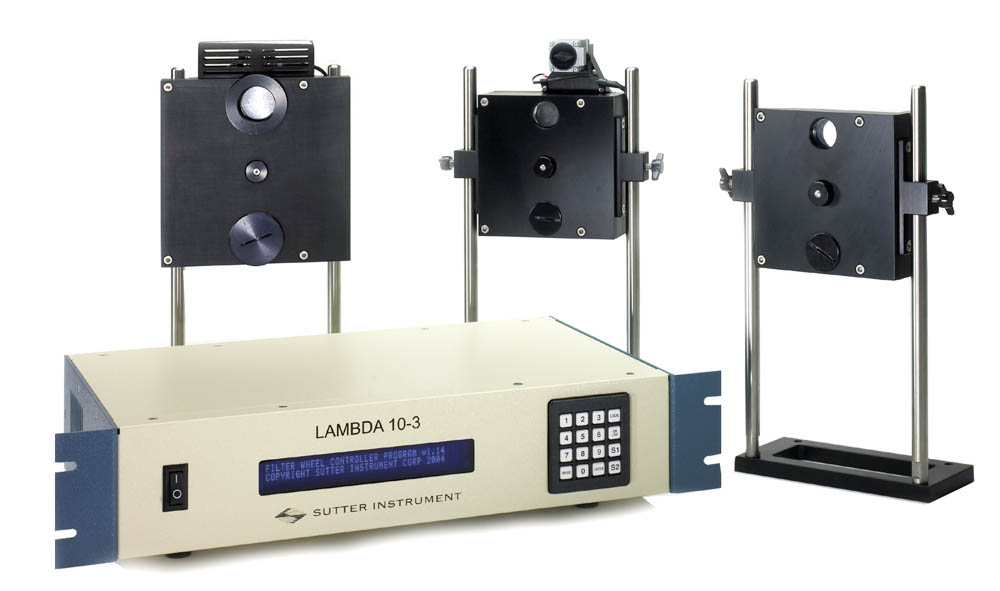

Lambda 10-3 滤光片更换器

Lambda 10-3 滤光片更换器

Lambda 10-3 是 Sutter 最新一代的高性能滤光轮更换器。该控制器现在提供更快的切换时间、3 个滤光轮和 2 个快门(或 2 个滤光轮和 3 个快门)的同步独立控制,以及扩展的通信接口选项。电机技术的最新进展使 Lambda 10-3 在相邻滤波器之间实现了 40 毫秒的切换时间。此外,现在可以通过 USB、串行、并行和键盘接口访问控制器命令。
产品详情
类型 滤光片更换器 品牌 Sutter Instrument
型号 Lambda 10-3


Lambda 10-3
滤光片更换器

Lambda 10-3 是 Sutter 最新一代的高性能滤光轮更换器。该控制器现在提供更快的切换时间、3 个滤光轮和 2 个快门(或 2 个滤光轮和 3 个快门)的同步独立控制,以及扩展的通信接口选项。电机技术的最新进展使 Lambda 10-3 在相邻滤波器之间实现了 40 毫秒的切换时间。此外,现在可以通过 USB、串行、并行和键盘接口访问控制器命令。

Lambda 10-3 控制各种标准 Sutter 滤光片轮,包括流行的 10 位 25 毫米轮、更轻的 4 位 25 毫米轮、10 位 32 毫米轮、5 位 50 毫米轮和紧凑型皮带驱动 4 位车轮。嵌入式控制器自动检测安装的设备和外部命令的来源,因此无需设置跳线或开关。有七种速度设置可用于根据车轮负载优化移动速度。Lambda 10-3 可以使用传统的 25 毫米滤光轮以及我们更新的高速 32 毫米版本运行长达 40 毫秒的切换时间。4 位置轮 (LB10-NWHS4) 提供额外的速度,可以实现小于 33 毫秒的切换时间。我们几乎所有的滤光轮都采用直接驱动系统。这种设计消除了皮带打滑和齿隙问题,确保我们的车轮非常坚固。

每个轮子可容纳 1 至 9 毫米厚的过滤器,允许在每个位置使用多个过滤器。例如,这允许用户在单个位置插入中性密度滤光片和干涉滤光片。我们设计了带有陷阱的滤光轮主体,以消除光散射。为了增加稳定性,非发射滤光片轮配有坚固的支撑架和 12 英寸杆。除了滤镜轮,Lambda 10-3 控制器还支持我们获得专利的步进电机控制的Smart Shutter® 以及 Uniblitz® 快门。任一快门都可以直接安装在轮子上,为具有安装限制的系统提供紧凑的轮子/快门组件。

快门式和非快门式滤光轮都可以直接安装在显微镜的多个位置:激发、发射、凯勒端口和三目头。在振动敏感系统中,Lambda LS 氙光源和液体光导最多可以使用两个激发和/或中性密度滤光片轮。智能快门可以独立于轮子安装在光路中的任何位置(包括 Lambda LS 和 Lambda DG-4/DG-5),并由 Lambda 10-3 控制器以独立配置驱动。显微镜适配器页面 上列出了任何轮子和快门配置所需的显微镜专用适配器。

Lambda 10-3 命令是 Lambda 10-2 的超集,因此将所有以前可用的功能集成到新设计中。并入了其他命令以访问第三轮以及特殊的智能快门功能。这些配置可以通过键盘进行编程,从而可以轻松使用之前的快门命令来访问智能快门的特定功能,例如中性密度或“软”快门模式。

滤波器选择可以直接从键盘或通过串行、并行或 USB 端口从计算机进行。控制器确定到所选过滤器的最短路径,加速/减速算法可最大限度地减少车轮运动期间的振动。内部传感器确保过滤器定位正确,当前过滤器位置显示在前面板上。串行端口通过 DB-9 连接器接受 RS232 电平信号。USB 输入通过标准连接器进行,可直接连接到 PC USB 端口。

通用电源将自动切换以适应线路电压 - 无需用户调整。可选的液体光导可用于需要绝对振动隔离和/或空间照明均匀性的应用。

安装多个滤光片后,获得更快的滤光片切换时间
Sutter 滤光片轮系统一直针对轻载轮的快速切换进行了优化。当安装许多厚过滤器时,增加的质量需要增加从一个过滤器切换到另一个过滤器所需的时间。使用在薄基板上制作的滤光片可显着缩短切换时间,无需额外的厚玻璃层即可获得所需的阻挡。Semrock® 拥有所需的涂层技术,可提供基材厚度低至 2 毫米的过滤器。

我们采取了额外的步骤,设计了一个特殊的螺纹环,Semrock 可以安装它来代替其典型的普通过滤器单元。当我们的标准过滤杯被移除后,安装在这些环中的过滤器可以直接拧入我们的过滤轮主体。Semrock 过滤器的重量实际上比通常用于将过滤器安装在 Sutter 轮中的过滤杯和固定环轻。因此,如果您卸下我们的滤杯并将新的螺纹过滤器直接安装在车轮上,即使是满载的车轮也能够以以前仅安装 2 个过滤器才能使用的速度运行。

STR Semrock 过滤器有 25 毫米和 32 毫米两种版本,应直接从 Semrock 购买。如果您要将这些过滤器安装在带有过滤器杯的 sutter 轮中,则需要将杯从您打算用于安装螺纹过滤器的位置移除。安装新的螺纹过滤器时,您将需要使用为此目的设计的新扳手。联系萨特了解详情。

    特征
  • 相邻过滤器之间最快 40 毫秒(10 位置轮)

  • 相邻过滤器之间最快 30 毫秒(3 位置轮)

  • 可控制三轮两百叶窗或两轮三百叶窗

  • 可容纳Smart Shutter® 和 Uniblitz® 快门

  • 7 种速度设置以优化运动

  • 与 Lambda 10-2 兼容的命令集

  • 自动检测已安装的硬件

  • 串行、并行和 USB 接口

  • 可以控制各种25mm、32mm、50mm的轮子

  • 斩波器驱动

  • 通用电源


技术规格

控制箱尺寸
15.75 in x 11 in x 4 in | 40 厘米 x 28 厘米 x 10.2 厘米

重量
20 磅 | 11 公斤

电气
120/240 伏
50/60 赫兹电源线
最大 75 瓦

符合 RoHS 标准

Lambda 10-3 CE 证书

LB10-NW / LB10-NWS / LB10-NWIQ / LB10-W32IQ CE 证书
